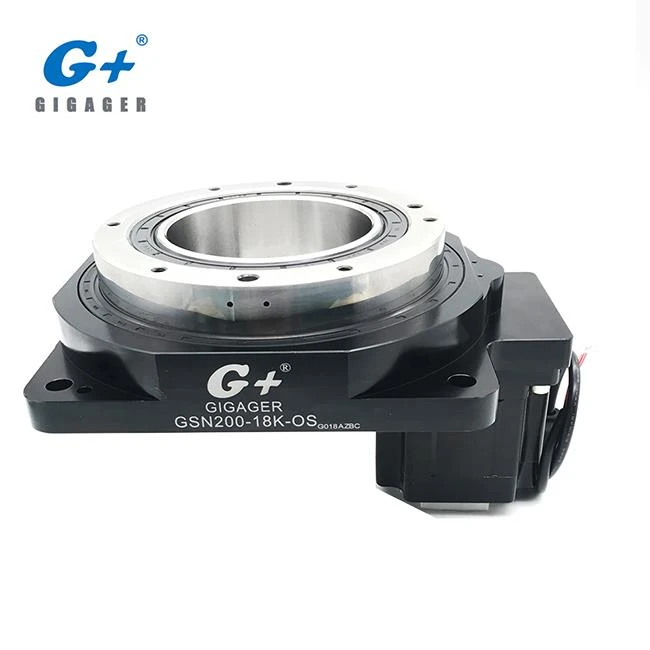

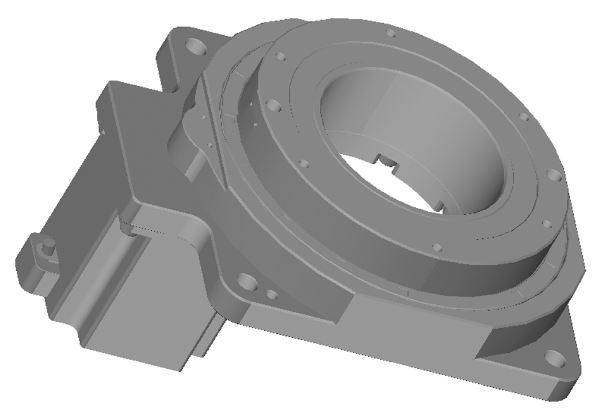

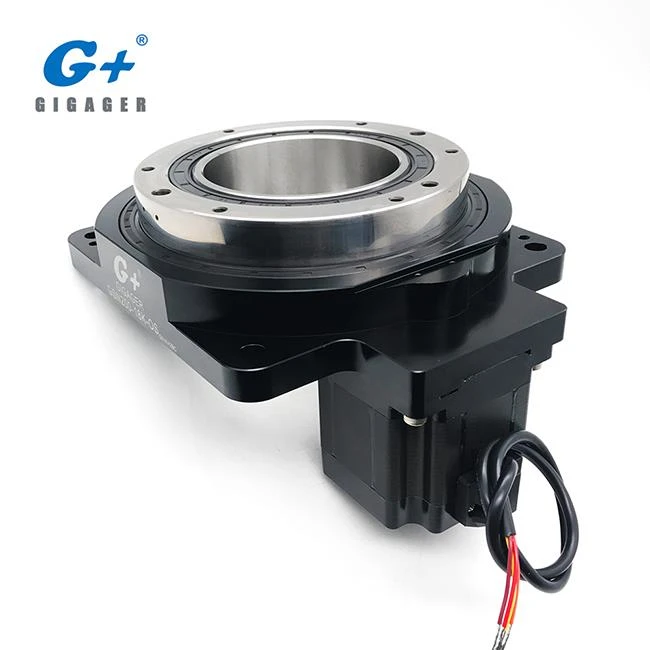

Bu, masa tipi 200 mm dişli oranı 1:18 olan GSN200-18K-OS numaralı Boş Döner Aktüatör model numarası ve açık döngü step motorudur. OS tipi GIGAGER İçi Boş Döner Aktüatör, yüksek sertlikte içi boş bir döner tablayı özel açık döngü step motor ve sürücü paketi ile birleştiren bir ürün serisidir. Bir step motorun kullanım kolaylığını korurken, aynı zamanda büyük ataletli yüklerin yüksek hassasiyetle konumlandırılmasını sağlar.
1. GSN200-18K-OS Modelinin Özellikleri
Parametre | ||
Motor tipi | Özel Açık Çevrim Step Motor | |
Döner Platform Yatağı | Çapraz Makaralı Rulman | |
İzin Verilen Tork | nm | 50 |
İzin verilen hız | rpm | 40 （Masa Yüzeyi） |
Dişli oranı | 01:18 | |
Atalet Momenti | kg.m2 | 108.160 x 10-6 |
İzin verilen eksenel yük | N- | 4000 |
İzin Verilen Atalet Yükü Momenti | nm | 100 |
Konumlandırma doğruluğu | min | ≦ 2 |
Tekrarlanabilirlik | sek | ± 5 (0.001 °) |
Platform Düzlüğü | aa | 0,005 ± |
Platform Konsantrikliği | aa | 0.01 ± |
Giriş Koruması | IP | 40 |
Hassas ömrü | 'H | 20000 |
Ağırlık | kilogram | 9.5 motor motor dahil） |
Motor parametresi | ||
boyut | aa | 86 |
Anma gerilimi | V / faz | 3,36 |
Anma akımı | Bir süreç | 5.6 |
Bobin Empedansı | Ω / faz | 0.6 |
Bobin Endüktansı | mh | 5.2 |
Tutma Torku | nm | 9.5 |
Atalet Momenti | g.cm2 | 2500 |
Motor uzunluğu | aa | 96.5 |
Giriş Koruması | IP | 20 |
Adım açısı | 1.8 ° | |
Öncülük etmek | 4 | |
sürücü | |
Giriş gerilimi | DC48V |
Komut girişi | Darbe + Yön DC5V |

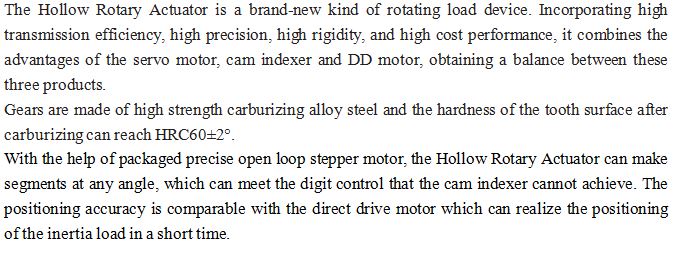

2. İçi Boş Döner Tabla Nedir?

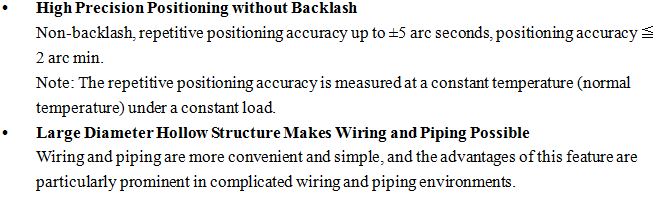

3. OS tipi İçi Boş Döner Aktüatörün Ürün Özellikleri nedir?

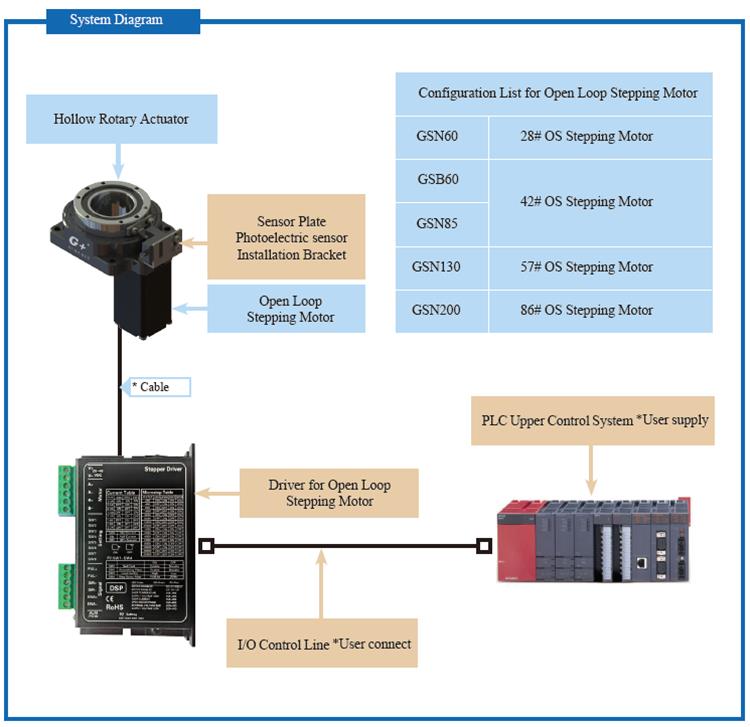

4. OS Tipi İçi Boş Döner Aktüatörün Sistem Konfigürasyonu

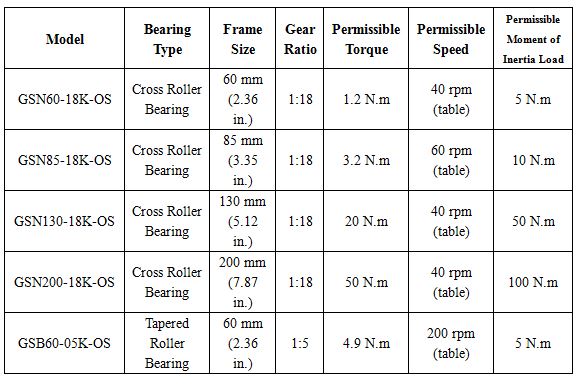

5. Kaç tane işletim sistemi modeli mevcut?

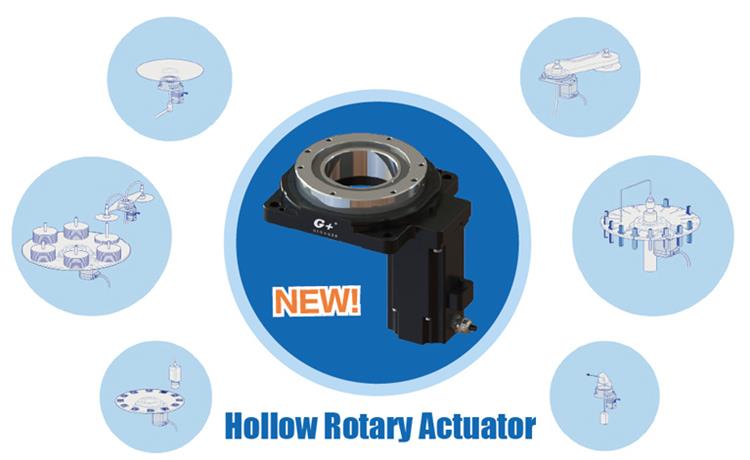

6. İçi Boş Döner Aktüatörü Ne Tür Bir Cihaz Kullanabilir?
Demo Video Bağlantısı:
a. Gyro Testi için Demo https://youtu.be/PwKiObIMXRM
b. 4. Eksen veya 5. Eksen için Demo https://youtu.be/L9gheXQ6zLc
Daha fazla video için lütfen GIGAGER Youtube Kanalı'na tıklayın: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

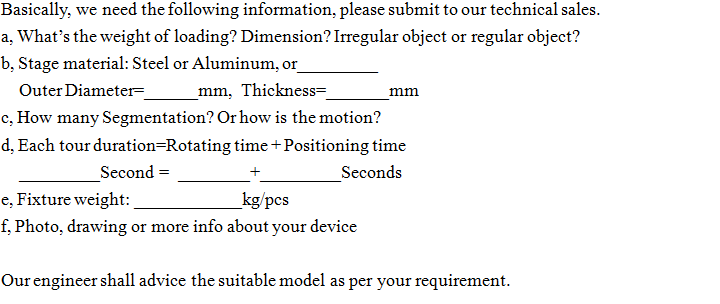

7. Cihazım için Doğru Modeli Nasıl Seçerim?
İçi Boş Döner Aktüatör model seçimi hakkında daha fazla bilgi için, lütfen Katalogdaki Model Seçim Sayfalarına bakın.

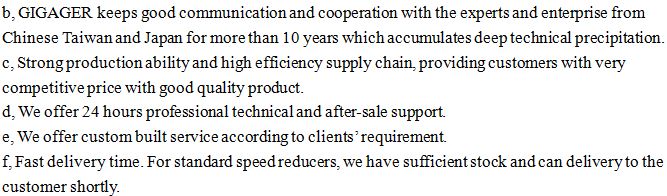

8. GIGAGER tercih neden?

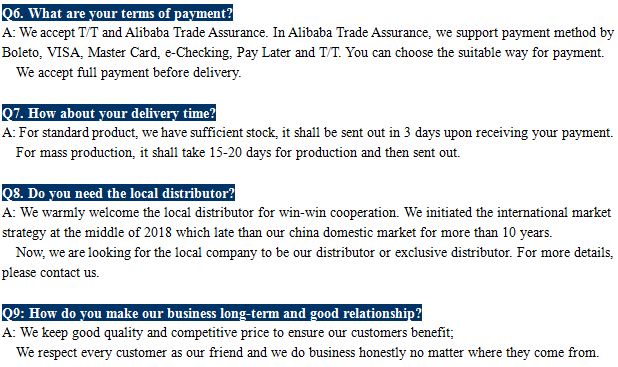

9. SSS
10. İlgili Bilgiler

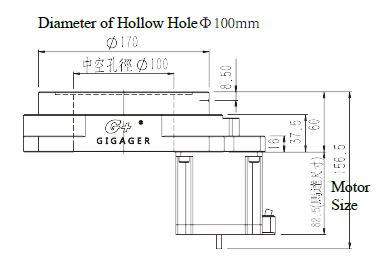

GIGAGER içi boş mil döner aktüatörler, ekipman tasarımını basitleştirerek, kablolama ve borulamanın karmaşıklığını azaltmaya yardımcı olan geniş çaplı bir oyuk deliğe (delikten) sahiptir. İçi boş mil çapları, aktüatörün çerçeve boyutuna bağlı olarak 28 mm ila 100 mm arasında değişir.

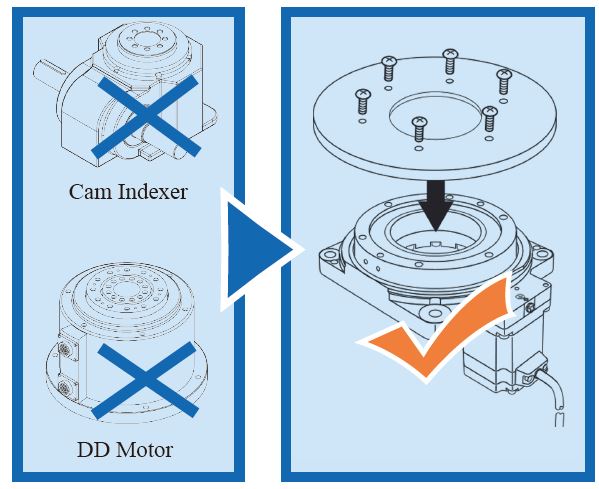

Ekipman masaları ve kolları doğrudan çıkış masasına monte edilebilir. Bu, bir montaj mekanizması tasarlama, gerekli mekanik parçaları düzenleme ve bir kayış ve kasnak gibi bileşenler montaj için kullanıldığında kayış gerginliğini ayarlama maliyetini düşürür.
Çapraz Makaralı Rulmanın Avantajları
Çapraz makaralı rulmanların yuvarlanma elemanları genellikle tek bir yiv kanalında silindirik veya konik makaralar tarafından çapraz bir düzende düzenlenir ve makaralar, yüksek bir dönüşe sahip olacak şekilde bir pirinç tutucu veya bir mühendislik plastiği ile ayrılır. Doğruluk, büyük yük kapasitesi, küçük form faktörü ve yüksek dönme hızı ve sertliği ve çok çeşitli uygulamalar. Çapraz Makaralı Rulmanlar endüstriyel robot bağlantıları, CNC döner tablaları, DD motorları, tıbbi cihazlar ve diğer alanlar için uygundur.
1. Çapraz Makaralı Rulmanlar ana milin her yönüne kolayca monte edilebilir. Standartlaştırma ve serileştirme yoluyla seri üretilebilir ve montajı ve kullanımı uygundur.
2. Çapraz Makaralı Rulmanlar hem radyal hem de eksenel yüklere dayanabilir, bu nedenle Çapraz Makaralı Rulmanlar, çok sayıda kombine rulman yapısı kümesinden çok daha basitleştirilebilir.
3. Yüksek dönme verimliliği ve düşük ısı dağılımı nedeniyle çapraz rulman yatağı, yağlama gazı tüketimi azdır.
4. Çapraz makaralı rulmanların radyal ve eksenel boyutları sınırlandırılabilir. Bu nedenle, boşluğa göre, küçük alan gereklilikleri ile yüksek hassasiyet ve yüksek sertlik durumları kullanmak mümkündür.
