CS Tipi Kapalı Döngü Kademeli Motor İçi Boş Döner Aktüatörler

CS tipi GIGAGER İçi Boş Döner Aktüatör, yüksek sertlikte içi boş döner tablayı özel kapalı devre step motor ve sürücü paketi ile birleştiren bir ürün serisidir. Bir step motorun kullanım kolaylığını korurken, aynı zamanda büyük ataletli yüklerin yüksek hassasiyetle konumlandırılmasını sağlar.

• Entegre aktüatör ve kademeli motor tasarımı kolaylaştırır

• Büyük çaplı içi boş çıktı tablası

• Step motor mükemmel performans sağlar

• Yüksek hassasiyet

• Çevik duyarlılık

• Düşük hızlarda stabilite

• Tuning-ücretsiz

• Yüksek tork çıkışı

• Basit ayar

• Darbe Girişi, 4 basamaklı ekran, 4 basamaklı fonksiyon düğmesi tipi sürücü

1. İçi Boş Döner Aktüatör nedir?

İçi Boş Döner Aktüatör, motor ve sürücü ile dolu yepyeni bir döner yük cihazıdır. Yüksek iletim verimliliği, yüksek hassasiyet, yüksek sağlamlık ve yüksek maliyet performansı ile bu üç ürün arasında bir denge sağlayarak servo motor, kam indeksleyici ve DD motorun avantajlarını birleştirir.

Yüksek hassasiyete sahip dişli yapısı ve radyal rulmanlar sayesinde, tork ve sertlik iyileştirilmiş, yükleme daha kararlı hale gelmiştir. Kam indeksleyicinin sağlayamadığı rakam kontrolünü karşılayan servo motorlu veya kademeli motorlu her açıda segmentler yapabilir. Konumlandırma doğruluğu, atalet yükünün kısa sürede konumlandırılmasını gerçekleştirebilen doğrudan tahrik motoruyla karşılaştırılabilir.

2. CS tipi İçi Boş Döner Aktüatörün ürün özellikleri nedir?

• Doğrudan Bağlantılarla Güvenilirliği Arttırın ve Maliyeti Azaltın

Ekipman masası ve robot kolu doğrudan Hollow Rotary Aktüatörün çıkış masasına monte edilebilir. Makaralar ve kayış gibi mekanik parçaların kullanımına kıyasla mekanik tasarım, parça tahsisi, kayış hata ayıklama vb. İçin zaman ve maliyetten tasarruf sağlar.

• DD Motor ve Cam İndeksleyiciye İdeal Alternatif

GIGAGER Hollow Rotary Aktüatör servo motorun, kam indeksleyicinin ve DD motorun avantajlarından faydalanır, endekslemeyi her açıda ve yüksek performansta yapar.

• Boşluksuz Yüksek Hassas Konumlandırma

Boşluksuz, ± 5 ark saniyeye kadar tekrarlayan konumlandırma hassasiyeti, konumlandırma hassasiyeti ≦ 2 ark min.

Not: Tekrarlayan konumlandırma hassasiyeti, sabit bir yük altında sabit bir sıcaklıkta (normal sıcaklık) ölçülür.

• Büyük Çaplı Delikli Yapı Kablolama ve Boruyu Mümkün Kılar

Kablolama ve borular daha rahat ve basittir ve bu özelliğin avantajları karmaşık kablolama ve borulama ortamlarında özellikle belirgindir.

3. CS tipi İçi Boş Döner Aktüatörün Sistem Yapılandırması

CS tipi İçi Boş Döner Aktüatör yapılandırması
Standart konfigürasyon		İsteğe bağlı Aksesuarlar
1	İçi boş Döner Masa × 1 set	1	Motor Gövde × 1 adet (2,5 M)
2	Kapalı Çevrim Step Motor × 1 set	2	Enkoder Trunk × 1 adet (2,5 M)
3	CS Step Motor × 1 set Sürücüsü	3	G / Ç Kontrol Hattı × 1 adet (1M)
4	Sürücü bağlantı noktası konektörü × 4 adet	4	Sensör Plakası × 1 set
5	Havacılık fişi × 2 adet	5	Fotoelektrik sensör × 1 set
-	-	6	Sensör Braketi × 1 set

4. Kaç Model Mevcuttur?

model	Rulman tipi	Çerçeve boyutu	Dişli oranı	İzin Verilen Tork	İzin verilen hız	İzin Verilen Atalet Yükü Momenti
GSN85-18K-CS	Çapraz Makaralı Rulman	85 mm (3,35 inç)	01:18	3,2 Nm	160 rpm (tablo)	10 Nm
GSN130-18K-CS	Çapraz Makaralı Rulman	130 mm (5,12 inç)	01:18	20 Nm	120 rpm (masa)	50 Nm

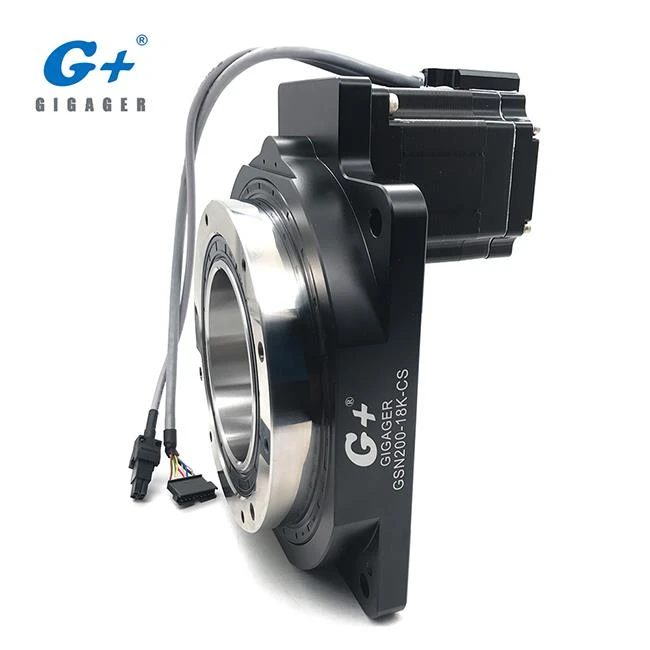

GSN200-18K-CS	Çapraz Makaralı Rulman	200 mm (7,87 inç)	01:18	50 Nm	100 rpm (masa)	100 Nm
GSB60-05K-CS	Konik makaralı rulman	60 mm (2,36 inç)	1: 5	4.9 Nm	300 rpm (tablo)	5 Nm

Daha fazla ayrıntı için lütfen ekli Kataloğa bakın. (bu sayfadaki PDF dosyasını indirin)

5. İçi Boş Döner Aktüatörü Ne Tür Bir Cihaz Kullanabilir?

İçi Boş Döner Tabla, CNC Endeksleme Cihazı, Dönen Kademeli, Askeri Radar, Lazer İşaretleme Makinesi, Gyro Testi, Yerçekimi Sensörü Testi, Cep Telefonu Elektronik Pusula Testi ve diğer hassas elektronik ürünler gibi birçok uygulamada uygulanabilir. Ayrıca robot kol bağlantıları, otomasyon üretim hattı, test cihazı, lazer kesim vb. İçin kullanılabilir.
