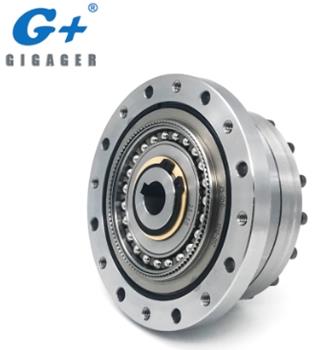

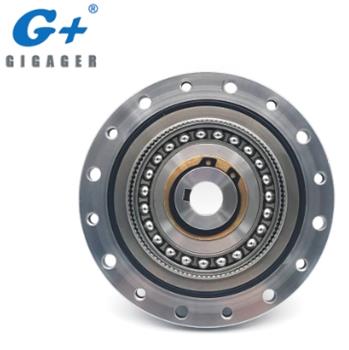

GIGAGER Harmonic Drive CSF modeli, CSF-14 / CSF -17 / CSF -20 / CSF -25 / CSF -32 model numaralarına sahip bir tür hassas harmonik serisidir. GIGAGER, Japon ve Amerikan harmonik tahrik dişli kutularına uyan tam boy yüksek maliyetli performans harmonik düşürücüler sunar. Sınırlı bütçeniz için mükemmel alternatif harmonik hız düşürücülerdir.
1. GIGAGER Harmonic Drive'ın Ürün Özellikleri nedir?
• Yüksek maliyet performansı
• Yüksek verim
• Düşük boşluk
• Yüksek sertlik
2. CSF Standart Serisi Harmonik Sürücü
Dizi | tip | spec | Dişli oranı | |||||
BOS | Standart | 14 | 30 | 50 | 80 | 100 | - | - |
| 17 | 30 | 50 | 80 | 100 | - | - | ||
| 20 | 30 | 50 | 80 | 100 | 120 | - | ||
| 25 | 30 | 50 | 80 | 100 | 120 | 160 | ||
| 32 | 50 | 80 | 100 | 120 | - | - | ||
Daha fazla seri SHF, SHD, CSD için lütfen ekli Kataloğa bakınız. (bu sayfadaki PDF dosyasını indirin)
Model: CSF-14
Öğeler | Dişli oranı | ||||
| 30K | 50K | 80K | 100K | ||
Anma Torku (Giriş 2000r / dak) | nm | 4.0 | 5.4 | 7.8 | 7.8 |
İzin Verilen Maksimum Tork (Başlat • Durdur) | nm | 9 | 18 | 23 | 28 |
İzin Verilen Maksimum Yük Tork Değeri | nm | 6.8 | 6.9 | 11 | 11 |
Anlık İzin Verilen Maksimum Tork | nm | 17 | 35 | 47 | 54 |
İzin Verilen Maksimum Giriş Dönme Hızı | dev / dak | 8000 | 8000 | 8000 | 8000 |
İzin Verilen Ortalama Giriş Dönme Hızı | dev / dak | 3500 | 3500 | 3500 | 3500 |
boşluk | Yay sn | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 |
Tasarlanmış Ömrü | saat | 10000 | 10000 | 15000 | 15000 |
Model: CSF-17
Öğeler | Dişli oranı | ||||
| 30K | 50K | 80K | 100K | ||
Anma Torku (Giriş 2000r / dak) | nm | 8.8 | 16 | 22 | 24 |
İzin Verilen Maksimum Tork (Başlat • Durdur) | nm | 16 | 34 | 43 | 54 |
İzin Verilen Maksimum Yük Tork Değeri | nm | 12 | 26 | 27 | 39 |
Anlık İzin Verilen Maksimum Tork | nm | 30 | 70 | 87 | 108 |
İzin Verilen Maksimum Giriş Dönme Hızı | dev / dak | 7000 | 7000 | 7000 | 7000 |
İzin Verilen Ortalama Giriş Dönme Hızı | dev / dak | 3500 | 3500 | 3500 | 3500 |
boşluk | Yay sn | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 |
Tasarlanmış Ömrü | saat | 10000 | 10000 | 15000 | 10000 |
Model: CSF-20
Öğeler | Dişli oranı | |||||
| 30K | 50K | 80K | 100K | 120K | ||
Anma Torku (Giriş 2000r / dak) | nm | 15 | 25 | 34 | 40 | 40 |
İzin Verilen Maksimum Tork (Başlat • Durdur) | nm | 27 | 56 | 74 | 82 | 87 |
İzin Verilen Maksimum Yük Tork Değeri | nm | 20 | 34 | 47 | 49 | 49 |
Anlık İzin Verilen Maksimum Tork | nm | 50 | 98 | 127 | 147 | 147 |
İzin Verilen Maksimum Giriş Dönme Hızı | dev / dak | 6000 | 6000 | 6000 | 6000 | 6000 |
İzin Verilen Ortalama Giriş Dönme Hızı | dev / dak | 3500 | 3500 | 3500 | 3500 | 3500 |
boşluk | Yay sn | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 | ≦ 10 |
Tasarlanmış Ömrü | saat | 10000 | 10000 | 15000 | 15000 | 15000 |
Model: CSF-25
Öğeler | Dişli oranı | ||||||
| 30K | 50K | 80K | 100K | 120K | 160K | ||
Anma Torku (Giriş 2000r / dak) | nm | 27 | 39 | 63 | 67 | 67 | 67 |
İzin Verilen Maksimum Tork (Başlat • Durdur) | nm | 50 | 98 | 137 | 157 | 167 | 176 |
İzin Verilen Maksimum Yük Tork Değeri | nm | 38 | 55 | 87 | 108 | 108 | 108 |
Anlık İzin Verilen Maksimum Tork | nm | 95 | 186 | 255 | 304 | 289 | 314 |
İzin Verilen Maksimum Giriş Dönme Hızı | dev / dak | 5500 | 5500 | 5500 | 5500 | 5500 | 5500 |
İzin Verilen Ortalama Giriş Dönme Hızı | dev / dak | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
boşluk | Yay sn | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 | ≦ 10 | ≦ 10 |
Tasarlanmış Ömrü | saat | 10000 | 10000 | 15000 | 15000 | 15000 | 15000 |
Model: CSF-32
Öğeler | Dişli oranı | ||||
| 50K | 80K | 100K | 120K | ||
Anma Torku (Giriş 2000r / dak) | nm | 76 | 118 | 137 | 137 |
İzin Verilen Maksimum Tork (Başlat • Durdur) | nm | 216 | 304 | 333 | 353 |
İzin Verilen Maksimum Yük Tork Değeri | nm | 75 | 167 | 216 | 216 |
Anlık İzin Verilen Maksimum Tork | nm | 200 | 568 | 647 | 686 |
İzin Verilen Maksimum Giriş Dönme Hızı | dev / dak | 4500 | 4500 | 4500 | 4500 |
İzin Verilen Ortalama Giriş Dönme Hızı | dev / dak | 3500 | 3500 | 3500 | 3500 |
boşluk | Yay sn | ≦ 20 | ≦ 10 | ≦ 10 | ≦ 10 |
Tasarlanmış Ömrü | saat | 10000 | 15000 | 15000 | 15000 |
3. İlgili Bilgi
Harmonik redüktörün ısı problemini nasıl çözmeli?
Harmonik redüktör, küçük boyutlu, hafif ve düşük iletim doğruluğuna sahiptir ve çeşitli fabrikalarda ve işletmelerde kullanılır. Bir harmonik redüktör kullanırken bir harmonik redüktörle ısındığımızda ısınmamız halinde ne yapmalıyız?
Redüktör kullanım sırasında ısıtılırsa ve sıcaklık çok yüksekse, genel olarak eksantrik yataklarda bir sorun olabilir ve bu bir arıza olabilir. Tabii ki, bu sadece genel bir durum. Diğer faktörler de dikkate alınır. Örneğin, makine yeni satın alındıysa, makul olmayan montajlar olabilir ve sorunlar olabilir. Elbette, bu bilgi, redüktörün sıcaklığının bulunduktan sonraki akıldaki ilk yansımasıdır, ancak bu sorunun bu nedenle olduğu anlamına gelmez. Düşürücünün sıcaklık problemi için, yağlama yağı problemini göz önünde bulundurmak için başka önemli bir faktör olabilir. Redüktörde yağlama yağı yoksa, yukarıdaki sorunlara neden olabilir. Bu, yerel koşullara göre doğru ilaca gitmeyi gerektirir.
Tabii ki, dikkate alınması gereken başka sebepler de var. Redüktör sıklıkla aşırı yüklenirse, aşırı ısınma olasılığı da vardır. Bununla birlikte, bu faktörler en doğru cevabı bulmak için sürekli analiz ve hariç tutma gerektirir.
Harmonik redüktörün sıcaklığının nedenini çok yüksek bulursanız, bir sonraki adım sorunu çözmek için. Harmonik redüktörün temel teorik bilgisine hakim olarak sorunu daha hızlı çözebiliriz.
