Otomasyonun hızla gelişmesiyle birlikteObotiklerde konumlandırma doğruluğu, iletim stabilitesi ve kompakt mekanik tasarım konusunda daha yüksek talepler vardır. Elastik deformasyon aktarımını temel alan harmonik tahrikler hassasiyette önemli bir çözüm haline geldihareket kontrol sistemleri.
ⅠYapı ve Çalışma Prensibi
Harmonik bir sürücü üç temel bileşenden oluşur:
Dalga Jeneratörü:Tipik olarak eliptik bir kam ve esnek bir yataktan oluşur ve bir giriş bileşenidir.
Esnek eğri:İnce-duvarlı elastik dişliler, bir dalga oluşturucunun etkisi altında kontrol edilebilir elastik deformasyon oluşturabilir.
Dairesel Spline:Sert iç dişli halkaları tipik olarak esnek spline'dan biraz daha fazla dişe sahiptir.
Dalga üreteci döndüğünde esnek spline eliptik olarak deforme olur ve ana ekseni boyunca dairesel spline ile iç içe geçer. Küçük diş farkı tasarımı nedeniyle her dönüş, hafif bir açısal yer değiştirmeyle sonuçlanır ve tek aşamada yüksek bir redüksiyon oranına olanak tanır.
Ⅱ Sınıflandırma
Mühendislik uygulamalarında harmonik sürücüler genellikle yapısal formlarına ve entegrasyon seviyelerine göre sınıflandırılır. En yaygın kategoriler bileşen tipini, entegre ünite tipini ve içi boş mil tipini içerir.
Bileşen Türü:OEM'e özel yapısal entegrasyona uygun, yalnızca çekirdek iletim bileşenlerinden (dalga üreteci, esnek spline ve dairesel spline) oluşur.
Entegre Ünite Tipi:Daha kolay kurulum ve geliştirilmiş sağlamlık için gövde, yatak ve çıkış flanşı entegre edilmiştir.
İçi Boş Mil Tipi:Robot bağlantılarında yaygın olarak kullanılan, kablo yönlendirmek veya şaft girişi için merkezi geçiş deliğine sahip-.
Yapıları farklı olsa da temel harmonik iletim prensibi aynı kalır.
Ⅲ Temel Avantajlar
Neredeyse-Sıfır Boşluk ve Yüksek Hassasiyet
Esnek etkileşim, mükemmel tekrarlanabilirlikle birlikte neredeyse-sıfıra boşluk ve yay-ikinci-seviyesinde hassasiyet sağlar.
Yüksek Redüksiyon Oranı ve Tork Yoğunluğu
Yüksek tork sağlarken, yerden tasarruf sağlarken ve kompakt sistemler kurarken, tek aşamada yüksek redüksiyon oranlarına olanak tanır.
Kompakt ve Hafif
Küçük form faktörü ve düşük ağırlık, kompakt robotik bağlantılara ve otomasyon sistemlerine kolay entegrasyon sağlar.
Akıcı Hareket ve Güvenilirlik
Çoklu diş bağlantısı titreşimi ve gürültüyü en aza indirirken elastik bağlantı şok yüklerini azaltarak hizmet ömrünü uzatır.
ⅣTipik Uygulamalar
Harmonik sürücüler aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
- Endüstriyel ve işbirlikçi robotlar
- Yarı iletken ekipman
- Tıbbi cihazlar
- Hassas görüş sistemleri
- Yüksek-hassas otomasyon sistemleri
Bu uygulamalarda harmonik sürücüler, konumlandırma doğruluğunu, hareket tekrarlanabilirliğini ve genel sistem performansını etkileyen temel iletim bileşenleri olarak görev yapar.
Ⅴ Mühendislik Seçimi Yönergeleri
Harmonik bir sürücü seçerken aşağıdaki faktörler değerlendirilmelidir:
- Nominal çıkış torku ve güvenlik faktörü
- Gerekli azaltma oranı
- Yük ataleti ve motor uyumu
- Çalışma döngüsü ve görev durumu
- Kurulum alanı ve içi boş mil gereksinimi
- Çalışma ortamı (sıcaklık, titreşim, temizlik)
Doğru parametre seçimi ve eşleştirme, uzun-vadeli istikrarlı çalışmayı sağlamak için çok önemlidir.
Ⅵ GIGAGER Harmonik Sürücü Serisi
GIGAGER harmonik sürücüleri, robotik ve hassas otomasyon sistemlerinde farklı mekanik entegrasyon gereksinimlerini karşılamak için çoklu yapısal konfigürasyonlarla geliştirilmiştir.
Her seri, yapısal entegrasyon esnekliği, hizalama yeteneği, kompakt kurulum veya optimize edilmiş tork performansı gibi belirli özelliklere odaklanarak mühendislere çeşitli sistem düzenleri için uygun seçenekler sunar.

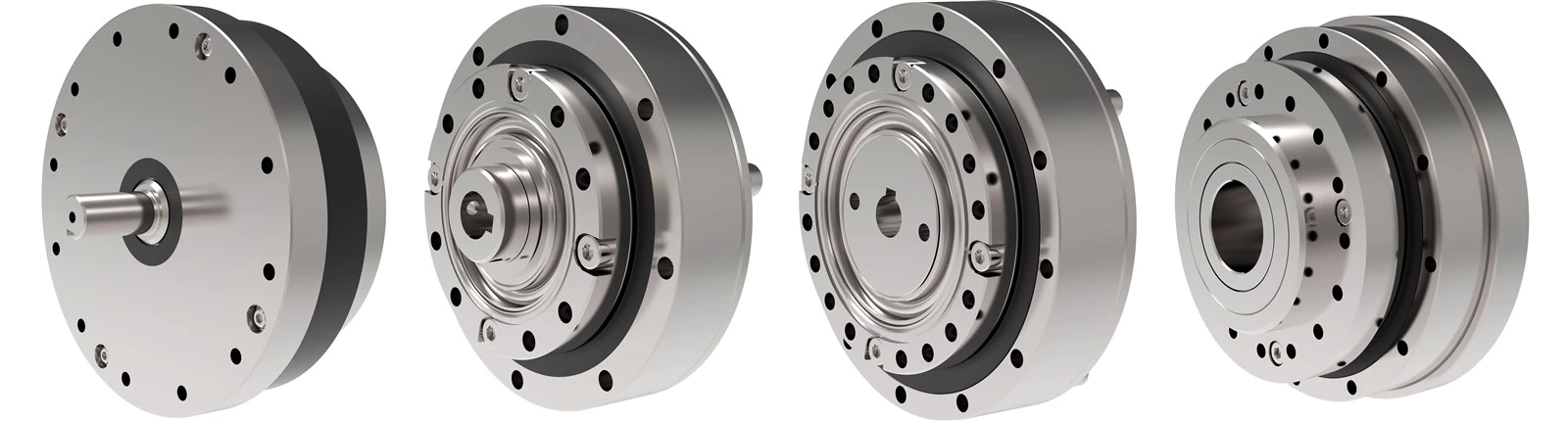

GHS Serisi: Çoklu-Entegre Yapı
GHS Serisi esnek entegrasyon seçenekleri sunar ve entegre ünite tipi, içi boş mil tipi, giriş mili tipi ve kendi-kendiliğinden hizalanan düzenekler dahil olmak üzere birden fazla yapısal konfigürasyonu destekler.
Bu çok yönlülük, serinin çok çeşitli robotik ve otomasyon ekipmanı yerleşimlerine uyum sağlamasına olanak tanır.
Temel özellikler:
- Esnek entegrasyon için birden fazla yapısal konfigürasyonu destekler
- Yüksek tork yoğunluğuna sahip kompakt tasarım
- Çeşitli mekanik düzenlere kolay adaptasyon
GHS Serisi, genel-amaçlı robotik bağlantılar, hassas konumlandırma modülleri ve modüler otomasyon sistemleri için uygundur.
GHC Serisi: Standart Kap / Kendiliğinden-Hizalamalı Tip
GHC Serisi iki yapısal konfigürasyon içerir: standart kap-tipi harmonik sürücü ve kendi kendine-hizalanan tip. Her iki versiyon da klasik çanak-şekilli esnek spline yapısını benimser ve istikrarlı aktarım performansı ve güvenilir konumlandırma hassasiyeti sağlar.
Kendiliğinden-hizalamalı versiyon, hafif açısal telafiye izin veren ve küçük montaj yanlış hizalamaları meydana geldiğinde kararlı çalışmanın korunmasına yardımcı olan özel olarak tasarlanmış bir dalga üretecini içerir.
Temel özellikler:
- Kanıtlanmış kap-tipi harmonik iletim yapısı
- Yanlış hizalamayı telafi etmek için isteğe bağlı-kendi kendine hizalama yapılandırması
- Kararlı konumlandırma doğruluğu ve tekrarlanabilirlik
- Dengeli tork kapasitesi, sağlamlık ve dayanıklılık
GHC Serisi, esnek entegrasyonla güvenilir, istikrarlı performans gerektiren standart robotik sistemler, işbirlikçi robotlar ve otomasyon makineleri için idealdir.
GHD Serisi: Cüce KupasıTip
GHD Serisi, eksenel alanın sınırlı olduğu kurulumlar için optimize edilmiş kısa çanak esnek spline tasarımına sahiptir.
Kompakt yapısı, dar alanlarda iyi sağlamlığı korurken{0}yüksek hassasiyette iletim sağlar.
Temel özellikler:
- Azaltılmış eksenel boyuta sahip kısa kap yapısı
- Kompakt ve hafif tasarım
- Yüksek konumlandırma doğruluğu ve iletim kararlılığı
GHD Serisi yarı iletken ekipmanlar, hassas aletler ve kompakt robotik bağlantılar için uygundur.
GHT Serisi:Fincan türü (Ultra-düz)
GHT Serisi, çok sınırlı eksenel kurulum alanına sahip uygulamalar için optimize edilmiş ultra-düz bir yapısal tasarımı benimser.
Kompakt bir profil içerisinde yüksek tork çıkışı sağlayarak dinamik hareket modülleri için uygun hale getirir.
Temel özellikler:
- Kompakt düzenler için kısa ve düz yapı
- Dinamik harekete uygun yüksek tork yoğunluğu
- Robotik uç-efektör entegrasyonu için optimize edildi
GHT Serisi, robot bilek eksenlerinde, döner tablalarda ve kompakt otomasyon modüllerinde yaygın olarak kullanılmaktadır.
Çözüm
Harmonik sürücüler yüksek hassasiyeti, kompakt yapıyı ve istikrarlı iletim performansını birleştirir. Sınıflandırma mantığını anlayarak ve uygun seçim ilkelerini uygulayarak optimum sistem performansına ulaşılabilir.
