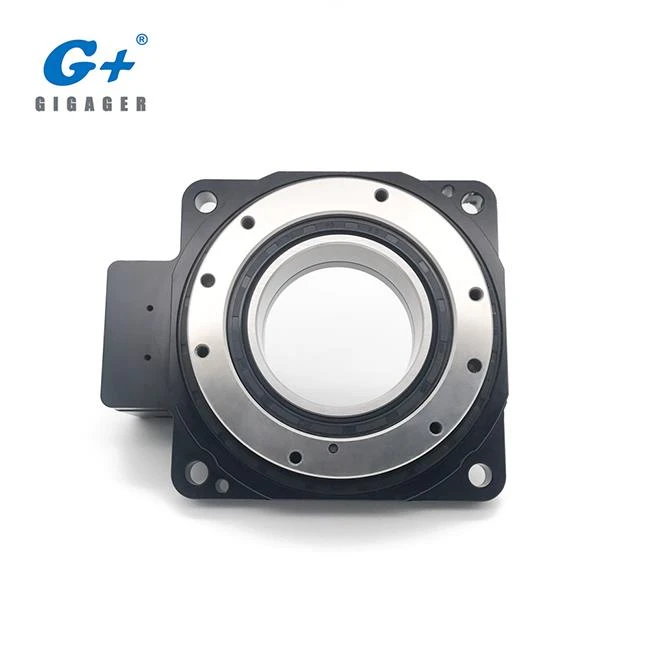

Bu servo motor için 130mm dişli oranına sahip masa boyutu 130mm dişli GSN130-18K-SV model numarasıdır. GIGAGER İçi Boş Döner Tabla, hareket kontrolü uygulamaları için servo motor şanzımanı için özel olarak tasarlanmış İçi Boş Döner Kademe olarak da bilinir. Tasarımcılara daha fazla mekanizma tasarımı özgürlüğü veren servo motorun esnekliğinden tam anlamıyla yararlanır.
1. Model GSN130-18K-SV'nin belirtilmesi
Parametre | ||
Motor tipi | Marka 200-400W SV Motor | |
Döner Platform Yatağı | Çapraz Makaralı Rulman | |
İzin Verilen Tork | nm | 20 |
İzin verilen hız | rpm | 150 （Masa Yüzeyi） |
Dişli oranı | 01:18 | |
Atalet Momenti | kg.m2 | 81.556 x 10-7 |
İzin verilen eksenel yük | N- | 2000 |
İzin Verilen Atalet Yükü Momenti | nm | 50 |
Konumlandırma doğruluğu | min | ≦ 1 |
Tekrarlanabilirlik | sek | ± 5 (0.001 °) |
Platform Düzlüğü | aa | 0,005 ± |
Platform Konsantrikliği | aa | 0.01 ± |
Giriş Koruması | IP | 40 |
Hassas ömrü | 'H | 20000 |
Ağırlık | kilogram | 2.5 |
Motor parametresi | ||
Marka | kod | model |
Fuji | F | GYS 201D5 |
Mitsubishi | M | HF-KFS'nin-23/43 |
Panasonic | P | MSMD-022/042 |
SANYO | S | Q1AA06020D |
Yaskawa'nın | Y | SGMAH-02 / 04A |
Oryantal | O | DX220 / 240 |
Delta | T | ECMA-C30602 / 04 |
* Servo motor müşteri tarafından yapılandırılmıştır. Yukarıdaki model sadece referans içindir
2. İçi Boş Döner Tabla Nedir?
3. SV tipi İçi Boş Döner Tabla'nın Ürün Özellikleri nedir?
4. SV Tipi İçi Boş Döner Tabla Sistem Konfigürasyonu
5. Kaç tane SV Modeli Var?
6. Daha Büyük Dişli Oranı Çıktısı Nasıl Elde Edilir?
İçi Boş Döner Tabla'nın Planet Redüktörlü Kombinasyonu
İçi Boş Döner Tablonun Dik Açı Düşürücü ile Kombinasyonu
7. İçi Boş Döner Aktüatörü Ne Tür Bir Cihaz Kullanabilir?
Demo Video Bağlantısı:
a. Gyro Testi için Demo https://youtu.be/PwKiObIMXRM
b. 4. Eksen veya 5. Eksen için Demo https://youtu.be/L9gheXQ6zLc
Daha fazla video için lütfen GIGAGER Youtube Kanalı'na tıklayın: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Cihazım için Doğru Modeli Nasıl Seçerim?
İçi Boş Döner Aktüatör model seçimi hakkında daha fazla bilgi için, lütfen Katalogdaki Model Seçim Sayfalarına bakın.
9. Servo Motorun İçi Boş Döner Tablaya Nasıl Kurulur?
Lütfen Kataloğa bakın veya teknik satış departmanımızla iletişime geçin.
10. GIGAGER tercih neden?
11. İlgili Bilgi
GIGAGER İçi Boş Döner Masalar üstün açısal konumlandırma sağlar ve boşluk, dişli ve kayış tahrikleriyle ilgili boşluk, sürtünme ve aşınma sorunlarını ortadan kaldırmak için tasarlanmıştır. Boş Döner Aktüatörün düşük bakım ve yüksek verimlilik özellikleri, en düşük toplam sahip olma maliyetini sağlar.
Kompakt paket ve İçi Boş Döner Aktüatörün Üstün tasarımı, sahne yüksekliğini en aza indirmek için optimize edilmiştir. Sahnenin düşük profili, toplam sistem çalışma yüksekliğini azaltır. Eğik bilyalı rulmanlar, yalpalama, moment sertliği ve sürtünme ile ilgili performansı en üst düzeye çıkarmak için kullanılır. GIGAGER İçi Boş Döner Masalar, kablo geçişi veya ışın iletimi için kullanılabilecek geniş bir oyuk deliğe sahiptir.
Yüksek Performans Tablosu ile Doğru Konumlandırma Sağlanmıştır. Sıfır boşluk, GIGAGER Hollow Rotary Table'ı sık sık yön değişikliği gerektiren uygulamalar için ideal bir çözüm haline getirir.
Doğru servo motor ve hız düşürücü nasıl seçilir?
1) Yük dereceli momentinizin, redüktörün nominal çıkış momentinden daha az olduğunu doğrulayın.
2) Servo motor anma torku (çarpma) x redüksiyon oranı, yük anma torkundan daha büyük.
3) Yük, servo motorun izin verilen aralığındaki redüktör vasıtasıyla servo motorun atalet momentine dönüştürülür.
4) Redüktörün doğruluğunun kontrol gereksinimlerinizi karşılayabileceğini onaylayın.
5) Redüktörün yapısı, donanımın gereksinimlerini karşılayabilir ve seçilen servo motorla bağlanabilir.
Redüktörün dişli oranına ek olarak, çıkış torku, çıkış milinin eksenel kuvveti, radyal kuvvet kontrolü; çalışma koşullarına göre redüktörün iletim doğruluğuna da bağlıdır. Şanzıman doğruluğu yüksek ve fiyat yüksek olduğundan, motor ve redüktör gereksinimlerinizi karşıladığı sürece (işlev ve performans), sorun olmaz.
Redüktör ile torku artırabilir, ancak hız düşürülür, bu nedenle hız düşürücünün kapsamlı bir şekilde hızı ve torku göz önünde bulundurması gerekir. Örneğin, transfer makinesinde iki ortak sürüş yöntemi vardır: (Servo motorun gücü kabaca hesaplama ile hesaplanır. Aralık boşa alınamaz, bu yüzden iki sürüş yönteminin motor gücü çok farklı değildir.)
İçi boş döner tabla giriş:
İçi boş döner platform patentli bir üründür, devrim niteliğinde yeni bir üründür. Çeşitli döner hareket uygulamalarında kullanılır. DD MOTOR'u kam splitter ile değiştirebilir. Yüksek iş verimliliği, yüksek hassasiyet, yüksek sağlamlık ve yüksek maliyet performansını bir araya getirir. Dönen hareket mekanizmasında devrim niteliğinde bir üründür. İki arasında denge, tekrarlama konumlandırma hassasiyeti ≦ 5 saniye, motorun hazırlanması kolaydır, yüke dayanıklıdır, isteğe bağlı açılı bölme için AC servo motor veya step motor ile kombine edilebilir , konumlandırma hassasiyeti DD motorlarla karşılaştırılabilir. Maliyetleri önemli ölçüde azaltabilir, beklenmedik sonuçlar doğurabilir!
Uygulama:
Üretim hattının otomasyonunda döner tabla kullanılabilir
Oyma makinesinde lazerle işaretleme veya döner mandren
Hassas hizalama mekanizmalı döner şaft
Hafif yük robot bağlantısı
İçi boş dönen platform, kam ayırıcıyı ve DD motorunu doğrudan değiştirebilir. Boşluklu dönen platform, düşük maliyetli ve yüksek hassasiyetli avantajlara sahip olan ve dönen platformda güçlü bir konuma sahip olan yüksek konumlandırma hassasiyetli bir dijital dönen platformdur. Market,
