Cam İndeksleme Sürücüsü

Cam İndeksleyici

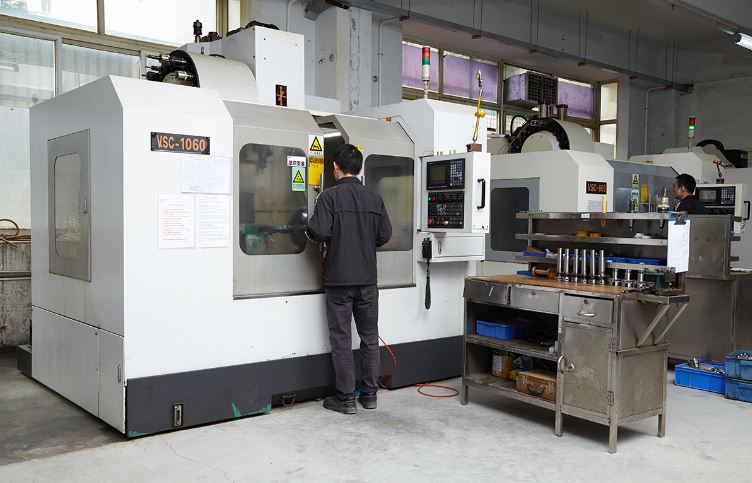

Çin anakarasındaki en eski profesyonel Cam Indexer üreticilerinden biri olan GIGAGER, on yıldan fazla bir süredir Çin'deki Cam Indexing Drive'ın lider markasıdır. GIGAGER kam indeksleyicileri, en hassas ve en son teknolojiler kullanılarak, GIGAGER Shenzhen Fabrikasında üretilir ve birleştirilir. Her GIGAGER globoidal kam indeksleyici kalite, tekrarlanabilirlik ve doğruluk vaat ediyor. Kam indeksleyicileri, elektronik parça montaj makineleri, gıda paketleme makineleri ve kalite kontrol makineleri dahil olmak üzere çok çeşitli uygulamalar için uygundur. GIGAGER cam indeksleyicileri, tanınmış sistem entegratörleri ve Çin'deki Huawei, Foxconn, Han Laser, Johnson Electric ve benzerlerinden saygın fabrikalar tarafından güvenilmektedir.

1. Cam İndeksleyici nedir?

Aynı zamanda kam ayırıcı, kam indeksleme sürücüsü, kam indeksleme pozisyoneri veya globoidal kam indeksleyici olarak da bilinen Cam İndeksleyici, büyük aktarım torku, yüksek indeksleme doğruluğu, kararlı çalışma, kompakt yapı, kendiliğinden kilitleme özellikli, aralıklı hareket mekanizması konumlandırma sırasında küçük boyut, düşük gürültü, yüksek hız performansı ve uzun ömür.

2. GIGAGER Cam İndeksleme Sürücüsünün Ürün Özellikleri nedir?

GIGAGER kam indeksleme konumlandırıcılar, yumuşak indeksleme ve daha uzun ömür için yuvarlanma kontağını kullanır. Yivli tekerlek mekanizması, mandal mekanizması, eksik dişli mekanizması ve pnömatik kontrol mekanizması gibi geleneksel mekanizmaları değiştirmek için ideal bir üründür.

GIGAGER ön yüklemesi sağlamlık sağlar ve sıfır tepkiye izin verir, bu da yüksek doğruluk ve son derece hızlı bir yerleşim süresi sağlar. Endüstrinin en büyük çaplı eşleştirilmiş set iğneli makara kam izleyicileri ile sağlam kam ve taret tasarımı, daha yüksek yük kapasitesi sağlar. Bu özellikler, GIGAGER kamera indeksleyiciyi ülke çapındaki mühendislerin tercihi yapar.

• Hassas Sürüş Mekanizması

İndeksleme veya durdurma anında, takipçinin belirtilen pozisyonda yerine sabitlenmesi, böylece kilitleme elemanlarına duyulan ihtiyacı ortadan kaldırır.

• Yüksek Hızlı Performans

Hassasiyetin sivriltilmiş ucuna bir ön yükleme uygulanarak boşluk tamamen ortadan kalkar

işlenmiş kam ve kam izleyici, güvenilir yüksek hızlı çalışma ile sonuçlanır. Tamamen

Kontrollü hızlanma, yük veya titreşim nedeniyle şoku en aza indirir.

• Düzgün İletim

Taret sürekli olarak herhangi bir pozisyonda dönecek şekilde tasarlandığından (açılardan, hızdan bağımsız olarak)

ve / veya hızlanma) sürüş şanzımanı düzdür ve titreşim ve gürültüsüzdür.

• Basit Mekanizma

Sadece bir kam ve taretten oluşur; Gereksiz parçalara ihtiyaç duymaz, gerekli aralıklı hareketleri sağlar.

• Yüksek Endeksleme Doğruluk

GIGAGER'ın endeks sürücüdeki özel olarak tasarlanmış kam takipçisi ağır yük sağlar

Yüksek endeksleme doğruluğunu ve yüksek torku koruyarak yeteneği. İndeksleme doğruluğu

Standart modellerin ± 30 saniyedir. Bununla birlikte, daha yüksek indeksleme doğruluğu sağlayan modeller

istek üzerine mevcuttur.

• Hareket Eğrileri

Modifiye yamuk eğrisi (yüksek hız ve düşük yükleme için), modifiye sinüs eğrisi (için

Orta / yüksek hız ve orta yükleme), modifiye sabit hız eğrisi (düşük hız ve

ağır yükler) gerekli uygulamalara karşılık gelir.

3. GIGAGER Cam İndeksleyicinin Mekanizması ve Yapısı

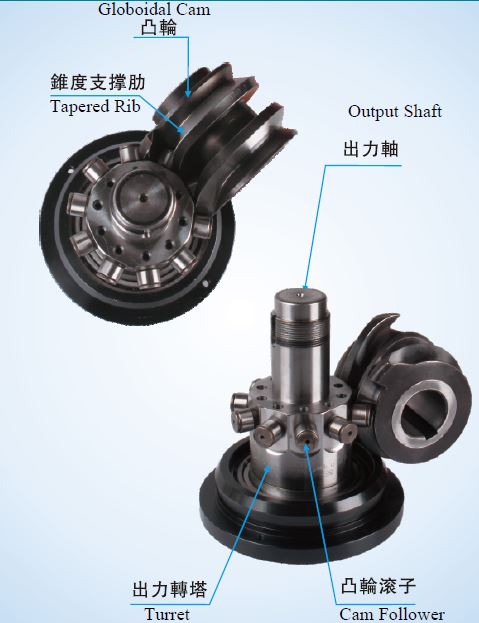

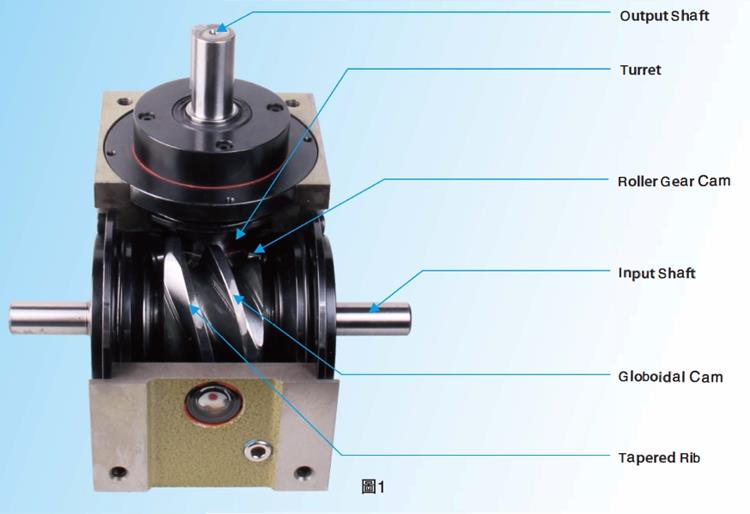

GIGAGER Kam İndeks Sürücüleri, giriş miline monte edilen küresel kamın, tareti yukarıdaki resimde gösterildiği gibi çıkış miline sabitlenmiş taret ile eşleşecek şekilde tasarlanmıştır. Taretin çevresel yüzeyine radyal olarak gömülü olan kam izleyici, kamın konik dişi ile ilgili duvar yüzeylerine doğrusal temas eder.

Giriş mili döndüğü zaman, kam izleyici, belirli bir yer değiştirme eğrisinin ardından çıkışın taretini dönerken, aynı anda kaburga duvar yüzeyi boyunca yuvarlanır. Kaburga kamın uç yüzeyine paralel olan alanda, yani statik aralıkta, izleyici ekseni üzerinde döner, ancak taretin kendisi dönmez.

Konik çıkıntı her zaman iki veya üç kam izleyici ile temas eder, böylece giriş milinin devri, çıkış miline eşit şekilde iletilebilir.

Konik kaburga kam yüzeyi ile kam izleyici arasında geri tepme varsa, kam indeksleyiciye zarar verebilir.

Bu boşluk, giriş milini destekleyen eksantrik flanşı döndürerek ve giriş mili ile çıkış mili arasındaki mesafeyi kısaltarak tamamen çıkarılabilir. İndeksleme sürücüsünün sertliği, önyükleyiciyi kam izleyicinin ve kamın elastik bölgesi içinde uygun şekilde ayarlayarak arttırılabilir.

Yapısı ve işlevi, bu globoidal kam ve kam izleyicinin kombinasyonunun en üstün özellikleri olup, yüksek hızda çalışabilmesini sağlar.

4. Kaç Model Mevcuttur?

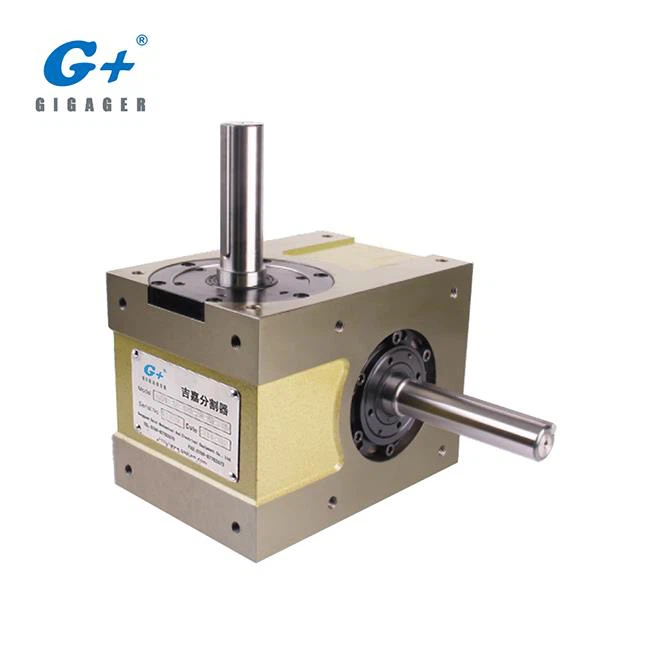

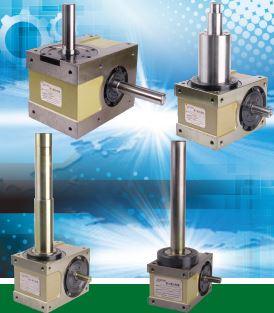

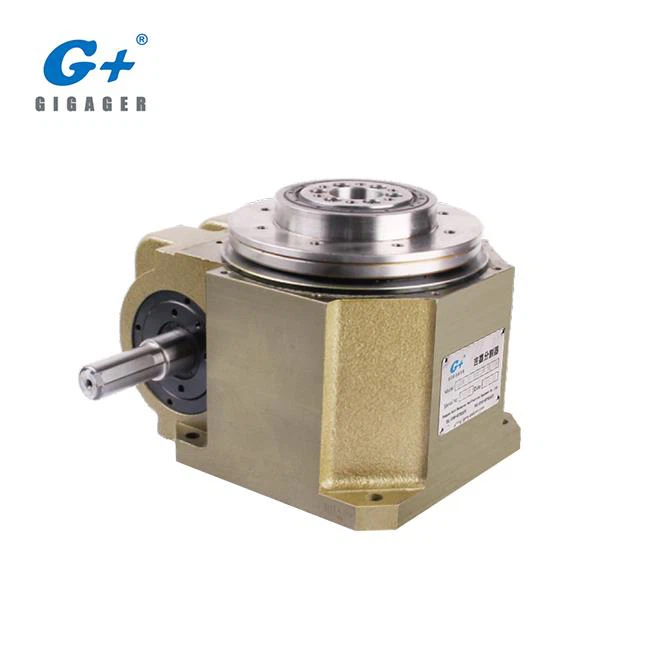

Gigager Cam İndeks Sürücüler, çıkış bölümlerinin konfigürasyonları ile aşağıdaki üç tipe ayrılır: Şaft Modeli, Flanş Modeli, Flanşlı Şaft Modeli, Masa Modeli, Ultra İnce Masa Modeli, Sway Modeli, Paradex Modeli, Kaldırma Mekanizması Özel Model, Analog Beş- eksen Kaplin Ünitesi, Üçlü Şaft Kam İndeksleyici.

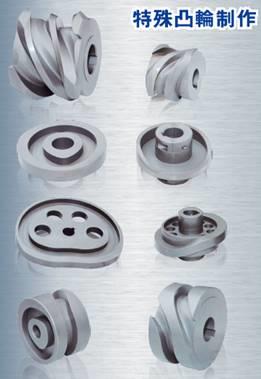

Özel ölçüye göre özel servis ve özel kam üretimini de destekliyoruz.

Daha fazla ayrıntı için, lütfen Ürün Kataloğu için satışlarla iletişim kurun.

5. Cam İndeksleyiciyi Ne Tip Bir Cihaz Kullanabilir?

Cam İndeksleyici, CNC İndeksleme Cihazı, Dönen Kademeli, Elektronik komponent montaj makinaları, sıva konteyner üretim ekipmanları, gıda dolum ve sarma makineleri, çeşitli montaj ve muayene makineleri gibi birçok uygulamada uygulanabilir.

Daha fazla uygulama için, lütfen GIGAGER Youtube Kanalı'na tıklayın: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

6. Cihazım için Doğru Modeli Nasıl Seçerim?

Temel olarak, aşağıdaki bilgilere ihtiyacımız var, lütfen teknik satışlarımıza gönderin.

a, yükleme ağırlığı nedir? Boyut? Düzensiz nesne veya normal nesne?

b, Sahne malzemesi: Çelik veya Alüminyum, veya_________, Dış Çap = ______ mm, Kalınlık = _______ mm

c, kaç tane bölümleme? Ya da hareket nasıl?

d, Her tur süresi = Dönme süresi + Konumlandırma süresi, _________İkinci = ________ + _________ Saniye

e, Fikstür ağırlığı: ____________ kg / adet

f, Fotoğraf, çizim veya cihazınızla ilgili daha fazla bilgi

Mühendisimiz, ihtiyacınıza göre uygun modeli tavsiye eder.

Cam İndeksleme Sürücüsünün model seçimi hakkında daha fazla bilgi için, lütfen Katalogdaki Model Seçim Sayfalarına bakın.

7. GIGAGER tercih neden?

8. SSS
