Harmonik tahrik modeli SHF-14 / SHF-17 / SHF-20 / SHF-25 / SHF-32. GIGAGER, Çin ve dünyaya geniş bir yelpazede yüksek maliyetli performans hız düşürücü sağlar. GIGAGER, Japonya ve Tayvan'dan gelen uzman ve girişimcilerle sık sık iletişim kurduğundan, derin bir teknik birikime sahibiz. GIGAGER harmonik sürücüsü sınırlı bütçeniz için mükemmel bir alternatiftir.
1. GIGAGER Harmonik Dişli Redüktörünün Ürün Özellikleri Nedir?
• Flexspline'ın yüksek mukavemeti, uzun ömür
• Yüksek tork kapasitesi
• Cihaz gereksinimi karşılamak için düşük boşluk
• Yüksek verimli çıktı
2. SHF Standart Serisi Harmonik Sürücü
Dizi | tip | spec | Dişli oranı | |||||
SHF | Standart | 14 | 30 | 50 | 80 | 100 | - | - |
| 17 | 30 | 50 | 80 | 100 | - | - | ||
| 20 | 30 | 50 | 80 | 100 | 120 | - | ||
| 25 | 30 | 50 | 80 | 100 | 120 | 160 | ||
| 32 | 50 | 80 | 100 | 120 | - | - | ||
Daha fazla seri CSF, SHD, CSD için lütfen ekli Kataloğa bakınız. (bu sayfadaki PDF dosyasını indirin)
Model: SHF-14
Parametre
Öğeler | Dişli oranı | ||||
| 30K | 50K | 80K | 100K | ||
Anma Torku (Giriş 2000r / dak) | nm | 3.8 | 5.1 | 7.4 | 7.4 |
İzin Verilen Maksimum Tork (Başlat • Durdur) | nm | 8.6 | 17 | 22 | 27 |
İzin Verilen Maksimum Yük Tork Değeri | nm | 7.8 | 6.6 | 10.5 | 10.5 |
Anlık İzin Verilen Maksimum Tork | nm | 16 | 33 | 45 | 51 |
İzin Verilen Maksimum Giriş Dönme Hızı | dev / dak | 8000 | 8000 | 8000 | 8000 |
İzin Verilen Ortalama Giriş Dönme Hızı | dev / dak | 3500 | 3500 | 3500 | 3500 |
boşluk | Yay sn | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 |
Tasarlanmış Ömrü | saat | 10000 | 10000 | 15000 | 15000 |
Model: SHF-17
Öğeler | Dişli oranı | ||||
| 30K | 50K | 80K | 100K | ||
Anma Torku (Giriş 2000r / dak) | nm | 8.4 | 15.2 | 21 | 23 |
İzin Verilen Maksimum Tork (Başlat • Durdur) | nm | 15.2 | 32 | 41 | 52 |
İzin Verilen Maksimum Yük Tork Değeri | nm | 11.5 | 25 | 26 | 38 |
Anlık İzin Verilen Maksimum Tork | nm | 29 | 66 | 83 | 108 |
İzin Verilen Maksimum Giriş Dönme Hızı | dev / dak | 7000 | 7000 | 7000 | 7000 |
İzin Verilen Ortalama Giriş Dönme Hızı | dev / dak | 3500 | 3500 | 3500 | 3500 |
boşluk | Yay sn | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 |
Tasarlanmış Ömrü | saat | 10000 | 10000 | 15000 | 10000 |
Model: SHF-20
Öğeler | Dişli oranı | |||||
| 30K | 50K | 80K | 100K | 120K | ||
Anma Torku (Giriş 2000r / dak) | nm | 14 | 24 | 32 | 38 | 38 |
İzin Verilen Maksimum Tork (Başlat • Durdur) | nm | 26 | 53 | 70 | 78 | 83 |
İzin Verilen Maksimum Yük Tork Değeri | nm | 19 | 32 | 45 | 47 | 47 |
Anlık İzin Verilen Maksimum Tork | nm | 48 | 93 | 121 | 140 | 140 |
İzin Verilen Maksimum Giriş Dönme Hızı | dev / dak | 6000 | 6000 | 6000 | 6000 | 6000 |
İzin Verilen Ortalama Giriş Dönme Hızı | dev / dak | 3500 | 3500 | 3500 | 3500 | 3500 |
boşluk | Yay sn | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 | ≦ 10 |
Tasarlanmış Ömrü | saat | 10000 | 10000 | 15000 | 15000 | 15000 |
Model: SHF-25
Öğeler | Dişli oranı | ||||||
| 30K | 50K | 80K | 100K | 120K | 160K | ||
Anma Torku (Giriş 2000r / dak) | nm | 26 | 37 | 60 | 64 | 64 | 64 |
İzin Verilen Maksimum Tork (Başlat • Durdur) | nm | 48 | 93 | 130 | 149 | 159 | 167 |
İzin Verilen Maksimum Yük Tork Değeri | nm | 36 | 52 | 83 | 103 | 103 | 103 |
Anlık İzin Verilen Maksimum Tork | nm | 90 | 177 | 242 | 270 | 289 | 298 |
İzin Verilen Maksimum Giriş Dönme Hızı | dev / dak | 5500 | 5500 | 5500 | 5500 | 5500 | 5500 |
İzin Verilen Ortalama Giriş Dönme Hızı | dev / dak | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
boşluk | Yay sn | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 | ≦ 10 | ≦ 10 |
Tasarlanmış Ömrü | saat | 10000 | 10000 | 15000 | 15000 | 15000 | 15000 |
Model: SHF-32
Öğeler | Dişli oranı | ||||
| 50K | 80K | 100K | 120K | ||
Anma Torku (Giriş 2000r / dak) | nm | 72 | 112 | 130 | 130 |
İzin Verilen Maksimum Tork (Başlat • Durdur) | nm | 205 | 289 | 325 | 335 |
İzin Verilen Maksimum Yük Tork Değeri | nm | 103 | 159 | 208 | 205 |
Anlık İzin Verilen Maksimum Tork | nm | 363 | 540 | 635 | 652 |
İzin Verilen Maksimum Giriş Dönme Hızı | dev / dak | 4500 | 4500 | 4500 | 4500 |
İzin Verilen Ortalama Giriş Dönme Hızı | dev / dak | 3500 | 3500 | 3500 | 3500 |
boşluk | Yay sn | ≦ 20 | ≦ 10 | ≦ 10 | ≦ 10 |
Tasarlanmış Ömrü | saat | 10000 | 15000 | 15000 | 15000 |

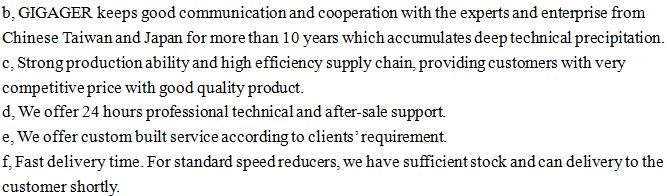

3. GIGAGER tercih neden?

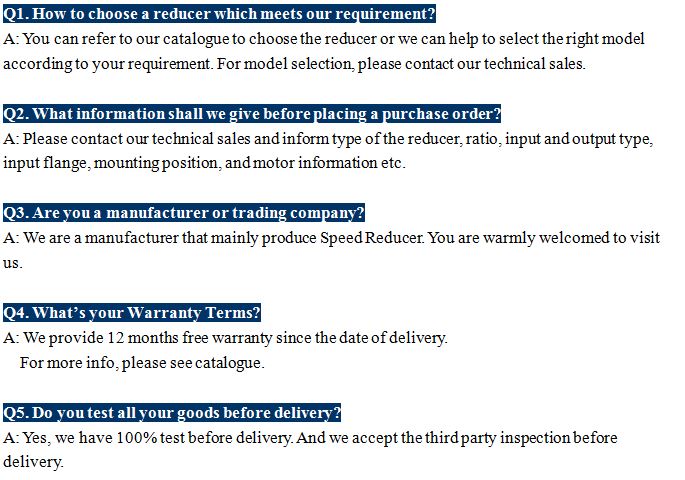

4. SSS
