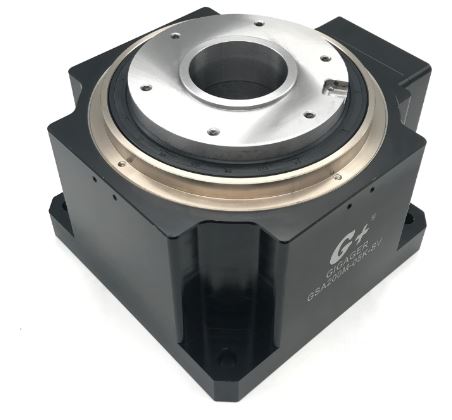

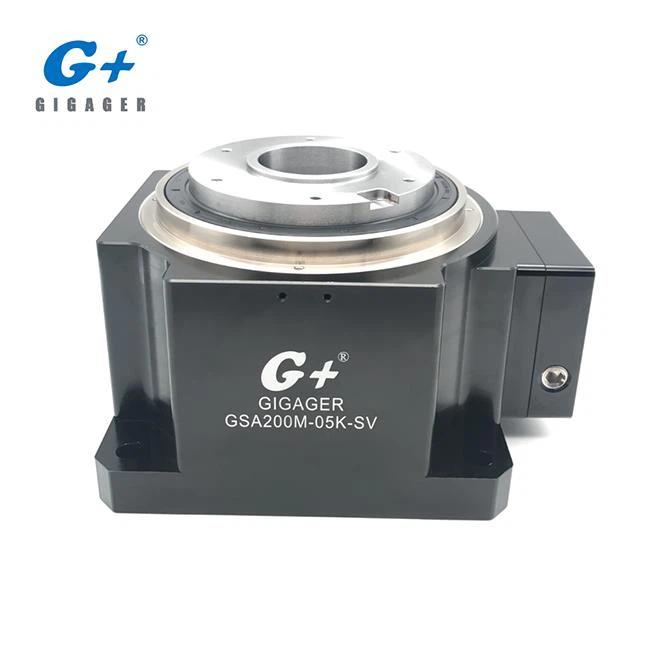

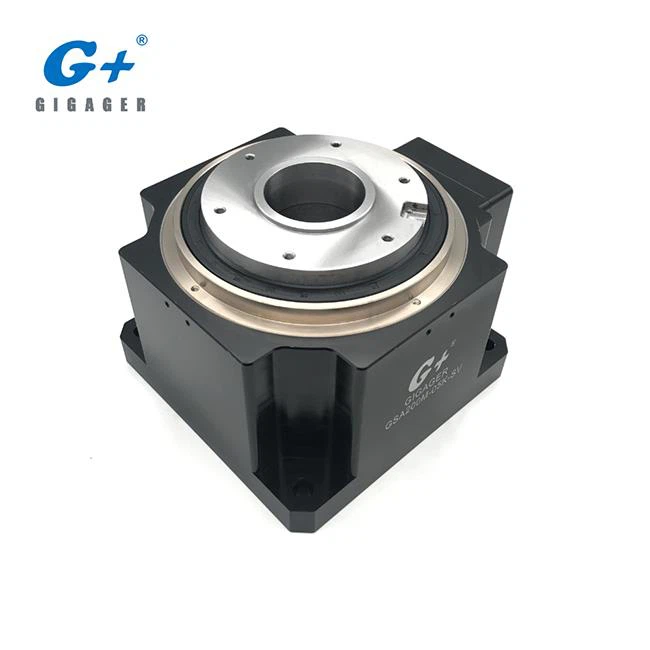

Bu servo motor için 1: 5 masa boyutu 200 mm dişli oranı olan Hassas Dik Açı Döner Tabla modeli GSA200-05K-SV'dir. Hassas Dik Açılı Döner Tabla, kablolama ve borulamayı daha rahat ve basit hale getirir ve bu özelliğin avantajları özellikle karmaşık kablolama ve borulama ortamlarında belirgindir. Yüksek mukavemetli tasarlanmış gövdesiyle, daha büyük eksenel yükü İçi Boş Döner Tabla'dan daha fazla taşıyabilir, 5000N'ye kadar.
1. Hassas Dik Açı Döner Tabla GSA200-05K-SV Özellikler
Parametre | ||
Motor tipi | Marka 750W SV Motor | |
İzin Verilen Tork | nm | 80 |
İzin verilen giriş hızı | rpm | 2000 |
İzin verilen eksenel yük | N- | 5000 |
Tekrarlanabilirlik | sek | ± 5 (0.001 °) |
Platform Düzlüğü | aa | 0,005 ± |
boşluk | min | ≦ 1 |
Ağırlık | kilogram | 18 |
Motor parametresi | ||
Marka | kod | model |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa'nın | Y | SGMAH-08A |
Oryantal | O | DX475 |
Delta | T | ECMA-C30807 |
* Servo motor müşteri tarafından yapılandırılmıştır. Yukarıdaki model sadece referans içindir

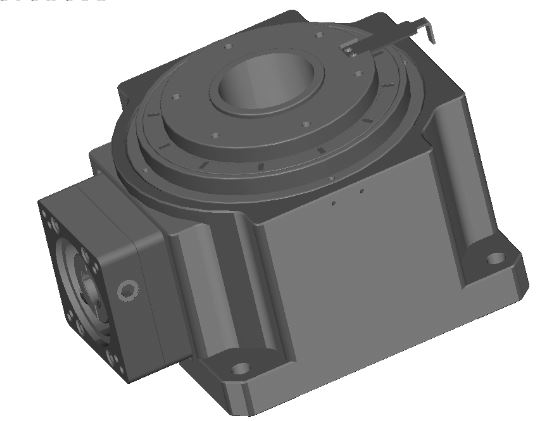

2. Hassas Dik Açı Döner Tabla nedir?

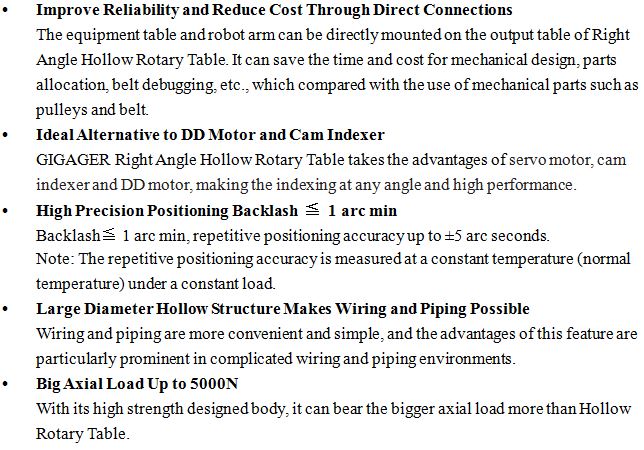

3. Hassas Dik Açılı Döner Tabla'nın ürün özellikleri nedir?

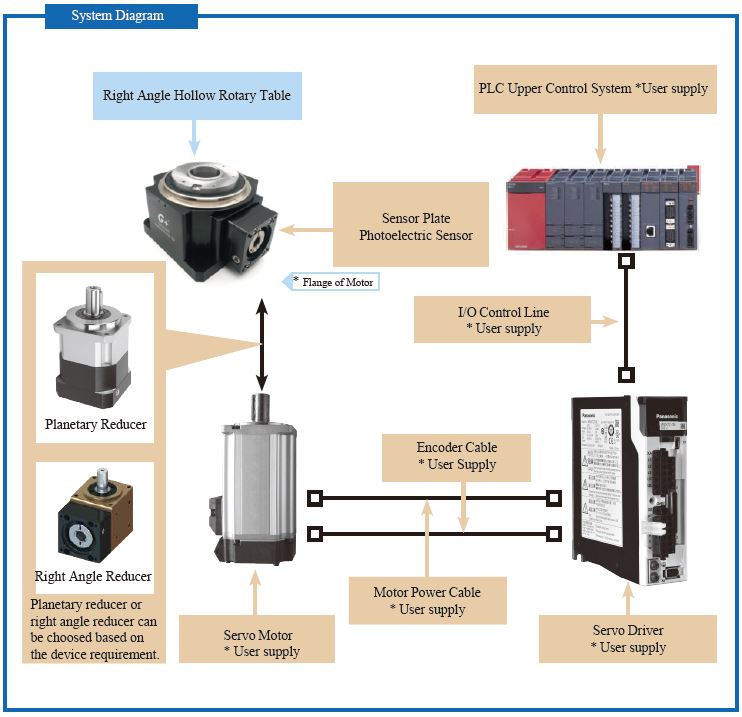

4. Hassas Dik Açı Döner Tabla Sistem Konfigürasyonu
5. Kaç Model Vardır?
Daha fazla ayrıntı için lütfen ekli Kataloğa bakın. (bu sayfadaki PDF dosyasını indirin)
6. Daha Büyük Dişli Oranı Çıktısı Nasıl Elde Edilir?

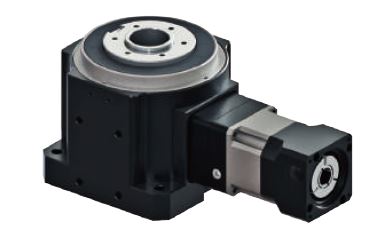

Hassas Redüktörlü Hassas Dik Açı Döner Tabla Kombinasyonu
Hassas Dik Açı Döner Tabla, Dik Açı Redüktörlü Kombinasyon
7. Hassas Dik Açı Döner Tabla'yı Ne Tür Bir Cihaz Kullanabilir?
Daha fazla video için lütfen GIGAGER Youtube Kanalı'na tıklayın: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Cihazım için Doğru Modeli Nasıl Seçerim?
İçi Boş Döner Aktüatör model seçimi hakkında daha fazla bilgi için, lütfen Katalogdaki Model Seçim Sayfalarına bakın.
9. Servo Motorun Hassas Dik Açılı Döner Tablaya Nasıl Kurulur?
Lütfen Kataloğa bakın veya teknik satış departmanımızla iletişime geçin.
10. GIGAGER tercih neden?

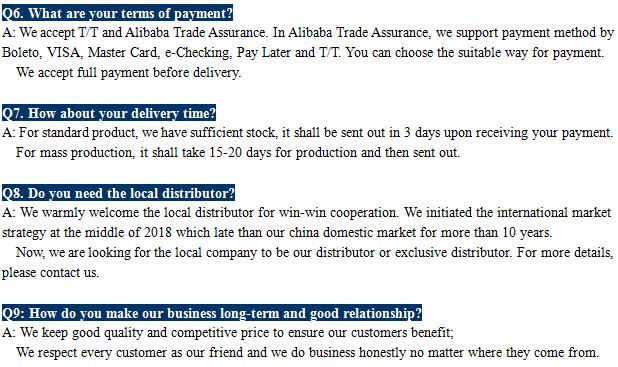

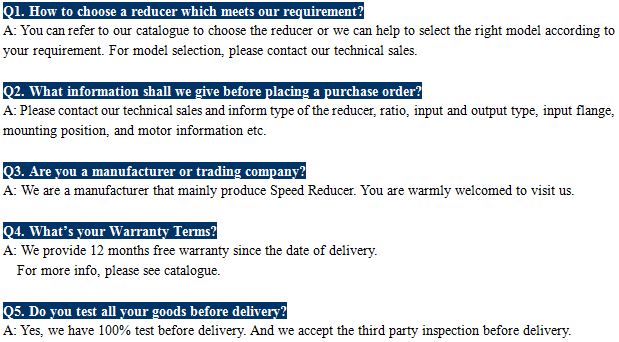

11. SSS
Not 1 ： Birim Tork Değişimi
Tork Birimi | 1 Nm | 1 Ncm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0,10197 | 10,197 | 0,7376 | 8,8509 |
1 Ncm | 02/10 | 1 | 1,0197 x 10-3 | 0,10197 | 7,376 x 10-3 | 8,8509 x 10-2 |
1 kgf.m | 9,8066 | 980,665 | 1 | 102 | 7,233 | 86,79 |
1 kgf.cm | 9,8066 x 10-2 | 9,8066 | 02/10 | 1 | 7,233 x 10-2 | 0,8680 |
1 lbf.ft | 1,356 | 1.356 x 102 | 0,1383 | 13.83 | 1 | 12 |
1 lbf.in | 0.113 | 11.3 | 1.152 x 10-2 | 1,152 | 8.333 x 10-2 | 1 |
Not 2 ： Açı Birimleri
Açı birimleri | değer | sembol | Steno |
derece | 1/360 Daire | ° | deg |
Yay dakika | 1/60 derece | '(asal sayı) | ark, amin, MOA |
Ark saniyelik | 1/60 ark | ”（Çift asal sayı） | arcsec |
1/1000 Ark Ikinci | 1/1000 arcsec | mas |
