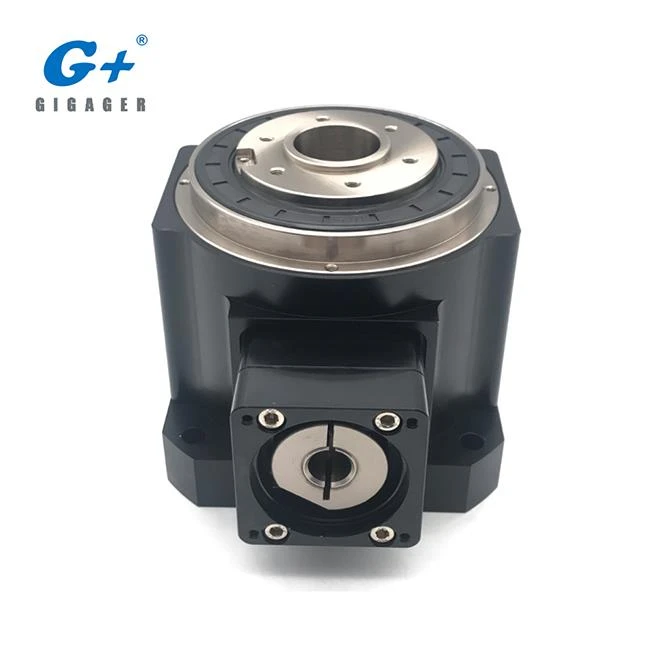

Bu, Servo motor için 1: 3 masa boyutu 130 mm dişli oranı olan GSA130-03K-SV olan Dik Açı İletim Içi Boş Döner Tabla model numarasıdır. Dişli oranını artırmak için sağ melek dişli kutusu veya planet redüktör ile donatılmış olabilir. GIGAGER Dik Açı İletimi İçi Boş Döner Tabla, servo motor, kam indeksleyici ve DD motorun avantajlarından faydalanır, endekslemeyi her açıda ve yüksek performansta yapar. DD motor ve kam indeksleyiciye ideal bir alternatiftir.

1. Dik Açı İletimi Içi Boş Döner Tabla Şartname GSA130-03K-SV

Parametre
Motor tipi	Marka 200-400W SV Motor
İzin Verilen Tork	nm	40
İzin verilen giriş hızı	rpm	2500
İzin verilen eksenel yük	N-	2500
Tekrarlanabilirlik	sek	± 5 (0.001 °)
Platform Düzlüğü	aa	0,005 ±
boşluk	min	≦ 1
Ağırlık	kilogram	6.5

Motor parametresi
Marka	kod	model
Fuji	F	GYS 201D5
Mitsubishi	M	HF-KFS'nin-23/43
Panasonic	P	MSMD-022/042
SANYO	S	Q1AA06020D
Yaskawa'nın	Y	SGMAH-02 / 04A
Oryantal	O	DX220 / 240
Delta	T	ECMA-C30602 / 04

* Servo motor müşteri tarafından yapılandırılmıştır. Yukarıdaki model sadece referans içindir

2. Dik Açı İletimi İçi Boş Döner Masa Nedir?

3. Dik Açı İletim İçi Boş Döner Tabla'nın ürün özellikleri nedir?

4. Dik Açı İletimi İçi Boş Döner Tabanın Sistem Konfigürasyonu

5. Kaç Model Vardır?

Daha fazla ayrıntı için lütfen ekli Kataloğa bakın. (bu sayfadaki PDF dosyasını indirin)

6. Daha Büyük Dişli Oranı Çıktısı Nasıl Elde Edilir?

Dik Açı İletim İçi Boş Döner Tablalı Planet Redüktörlü Kombinasyon

Dik Açı İletiminin İçi Boş Döner Tablonun Dik Açı Düşürücülü Kombinasyonu

7. Dik Açı İletim İçi Boş Döner Tabla Ne Tür Cihaz Kullanabilir?

Daha fazla video için lütfen GIGAGER Youtube Kanalı'na tıklayın: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

8. Cihazım için Doğru Modeli Nasıl Seçerim?

İçi Boş Döner Aktüatör model seçimi hakkında daha fazla bilgi için, lütfen Katalogdaki Model Seçim Sayfalarına bakın.

9. Servo Motorun Dik Açı Şanzıman Boşluklu Döner Tablaya Nasıl Kurulur?

Lütfen Kataloğa bakın veya teknik satış departmanımızla iletişime geçin.

10. GIGAGER tercih neden?

11. SSS

12. İçi Boş Döner Aktüatörün Terminolojisi

Motor tipi	Döner aktüatör uyarlanabilir motor tipi
Döner Aktüatör Yatağı	Rotary Aktüatör için kullanılan rulman tipi.
İzin Verilen Tork	Hızlanma torku ve yük ataletini içeren hız azaltma mekanizmasının mekanik dayanım eşikleri bu İzin Verilen Tork aralığında kullanılmalıdır.
İzin verilen hız	Masa yüzey hızı, hız azaltma mekanizmasının mekanik dayanımından kaynaklanmaktadır.
Atalet Momenti	Motor rotorunun atalet momenti değerlerinin toplamı + dönen aktüatör üzerindeki yavaşlama mekanizmasının ataleti.
İzin verilen eksenel yük	Dönen platformun eksenine uygulanan eksenel yükün izin verilen değeri.
İzin Verilen Atalet Yükü Momenti	Yük, dönen platformun merkezinden sapan bir pozisyonda uygulanır, böylece dönen platformun devrilme kuvveti, eksantriklik merkezinin x yükü atalet moment yükünün izin verilen değeri olarak hesaplandığında ortaya çıkar.
Konumlandırma doğruluğu	Döner platform 360 ° içindeki herhangi bir noktaya yerleştirildiğinde teorik dönüş açısı ile gerçek dönüş açısı arasındaki hata.
Tekrarlayan Konumlandırma Doğruluk	Aynı konum aynı yönden tekrar tekrar konumlandırıldığında oluşan hata değerini gösterir.
Platform Düzlüğü	Masa yüzeyinin çalışma genliği.
Platform Konsantrikliği	Dönme platformunun iç ve dış çapının yük olmadan eşmerkezlilik hata değeri.
İzin verilen giriş hızı	Redüktör yapısının mekanik gücünün izin verilen giriş hızı.
boşluk	Motor şaftını sabitledikten sonra döner platformun dişli boşluğunu belirtir.
Yıkıcı Tork	Redüktör bu torka maruz kaldığında, yapı tahrip olacaktır.
Hassas ömrü	Redüktörün normal kullanımı altında hassasiyeti koruyan tasarım ömrü.
Giriş Koruması	IEC529 ve EN60034-5 (= IEC60034-5) 'e dayalı makinelerin koruma yapısı için toz ve su geçirmez derecesine göre sınıflandırılabilir.
